機臺優勢
1. 輥筒采用釩鈦合金冷硬鑄鐵，堅硬耐磨，表面硬度達70°以上，白口深度15mm左右。
2. 硬齒面齒輪減速機，結構緊湊，噪音低，效率高，使用壽命長。
3. 軸承采用調心滾子軸承與軸承座內部的防漏油裝置相配合，密封圈使用耐高溫，耐磨，耐油，密封效果極佳。
4. 主要電氣均為進口設備，士林的交流接觸器，開關、按鈕為臺灣天得。
5. 循環式潤滑系統解決了生產過程中的漏油現象。其特點是：易保養，易更換，提高機臺質量，不易產生化學反應。
6. 機臺設有過載保護裝置，保護主要零件不因過載而損壞。安全裝置采用急停反轉1/3周，確保生產安全。
7. 馬鞍采用鑄件式一體成型，不像別的廠家是焊接成型的。
8. 底座采用國標加厚工字鋼焊接而成。
主要技術參數
|
型號 |
FKP-450 |
|---|---|
|
前輥筒直徑（光輥) |
450 |
|
后輥筒直徑 （溝槽 ） |
510 |
|
輥筒工作長度 (mm) |
1000 |
|
前輥筒工作速度(m/min) |
19.12 |
|
前后輥筒速度比 |
1:1.61 |
|
調距范圍 |
0.1~10 |
|
調距方式 |
手動 |
|
一次投膠量 |
25~35 |
|
電機功率 |
75-6 |
| 電機轉速 | 980 |
|
減速機速比 |
355-45 |
|
減速機型號 |
375加 |
|
減速機齒輪寬度 |
輸入70mm，輸出140mm |
|
輥筒軸承位直徑 |
300 |
|
輥筒軸承型號 |
352960YA |
|
輥筒軸承尺寸 |
420×300×174 |
|
尺寸 |
4600x2700x2500 |
|
重量 |
11500 |
公共設備
1. 電力： 電壓380V 50Hz 60kw
2. 冷卻水：2kg/cm2 0.6cbm/min (依生產工藝可配置強制冷卻系統)
機械組成
1.機械本體
2.傳動裝置
3.調距裝置
4.配管
5.電氣控制
機械結構說明
（1）機械本體
1、底座：使用工字型鋼及鋼板焊制時效處理，經加工制成。
2、機架：碳鋼澆鑄熱處理加工制成。

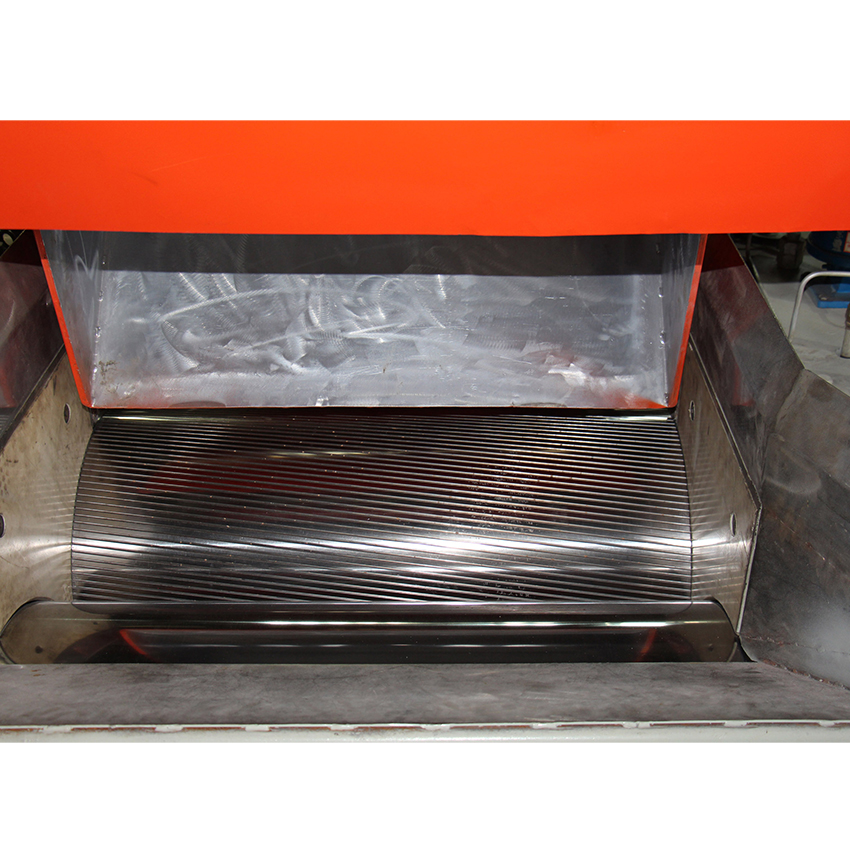

3、前后輥： 輥筒采用釩鈦合金冷硬鑄鐵，表面堅硬耐磨。內腔加工，使輥面溫度均勻。（如對溫度要求高，需使用周邊鉆孔冷卻）
4、軸承：使用瑞典福特斯瓦房店合資生產的調心軸承，CC型，使用壽命長。5、軸承座：鑄件式一體成型
6、防漏裝置：采用進口耐高溫耐磨骨架油封。
（2）傳動裝置
1、主馬達：75KW，6P, AC (依生產工藝配置馬達級數)2、連軸器組：主馬達與減速機入力軸的傳動使用彈性柱銷聯軸器組，輥筒與減速機的連接裝置采用。
3、速比齒輪：前后輥軸使用速比齒輪組附密閉式安全附罩。
